Holzvergaser PID LOGIC 40 kW | Komplettset 1

Holzvergaser PID LOGIC

Dieses Set ist ausgelegt für den Tausch Ihres alten Kessels, wenn ein Pufferspeicher schon vorhanden ist.

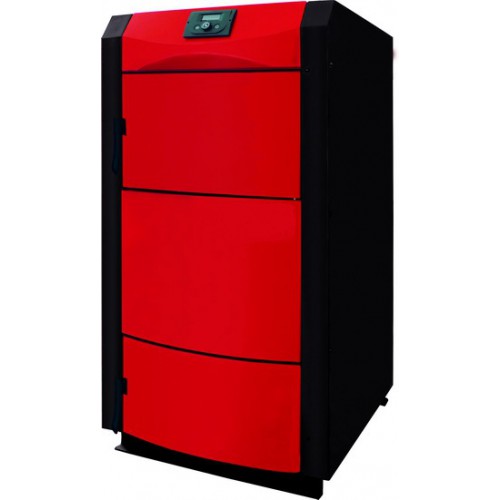

Der ThermoFlux Holzvergaserkessel PID LOGIC ist ein hocheffizienter Kessel, der im Pyrolyseverfahren in 4 Phasen Holz verbrennt.

Pyrolyse Verfahren: Das Holz in der Füllkammer wird bei 580 °С zu Holzgas (reich an Kohlenstoffverbindungen). In einer Kombination mit der Primärluft entwickelt sich ein Brennstoff-Luftgemisch, das durch die Düse in die Brennkammer gerichtet wird. In der Düse wird die Mischung mit Sekundärluft bereichert und entzündet sich selbst, damit das Gasgemisch in der Brennkammer die Temperatur 1200°С erreicht. Bevor die Abgase den Kessel verlassen, strömen sie durch eine Rauchgasleitung, wo sie zzgl. Wärme austauschen und sich bis auf eine Temperatur von 150°С abkühlen. Durch das Pyrolyseverfahren wird eine vollständige Holzverbrennung mit geringer Aschenbildung erreicht.

Pyrolysephasen:

• Phase 1: Trocknung und Entgasung des Holzes bei 580 °C
• Phase 2: Mischung von Holzgas und Sekundärluft in der Brennerdüse
• Phase 3: Holzgasverbrennung in der Vergaserkammer bei 1200 °C
• Phase 4: Abgasumleitung über eine Rauchgasleitung für zzgl. Wärmeaustausch, durch geringe Abgastemperatur 150 °C

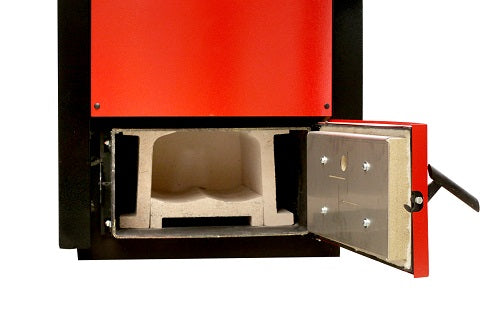

Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, die Brennkammerwände sind 6 mm stark und der Wassermantel 4 mm stark. Die eingebaute hochtemperaturbeständige Keramik sorgt für den gleichmäßigen Wärmeaustausch zum Wassermantel und schützt die Stahlwände vor höherer Temperatur bis 1200°С.

Der eingebaute PID Controller mit einem Mikroprozessor kontrolliert und regelt den Brennprozess für Erreichung von einem optimalen, sparsamen und umweltfreundlichen Arbeitsmodus. Der Controller regelt Umwälzpumpe des Heizungssystems und der Warmwasserinstallation. Er hat zwei Hauptarbeitsfunktionen.

Bei der Aktivierung der Funktion Z-PID (Werkseinstellung) stellt der Controller die Gebläseleistung, abhängig von der gegenwärtigen Temperatur des Kessels und des Abgases bezüglich der eingestellten maximalen Kesseltemperatur, ein. Bei Deaktivierung des Modus Z-PID schaltet der Kontroller den Ventilator ein oder aus, abhängig von der Kesseltemperatur und der eingestellten maximalen Kesseltemperatur, mit eingebauten Anschlüssen für Umlaufpumpen und Warmwasserfühler.

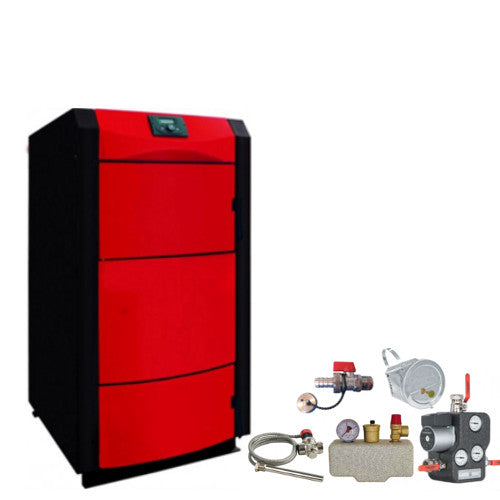

Heizungs-Set Anschlusspaket Bestandteile:

• 1x PID Logic 40

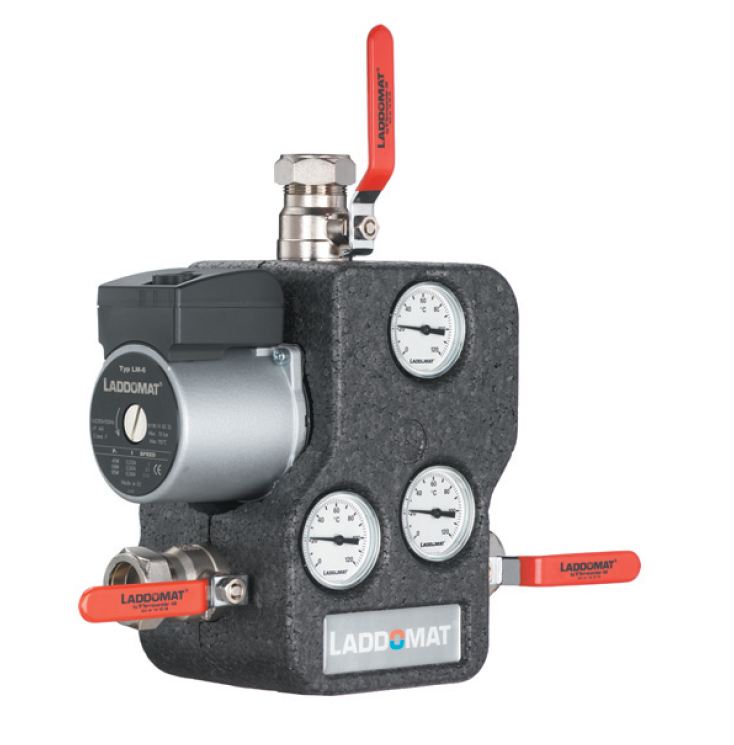

• 1x Rücklaufanhebegruppe mit 72 °C Thermoelement und Klasse 'A' Energiesparpumpe
• 1x Thermische Ablaufsicherung

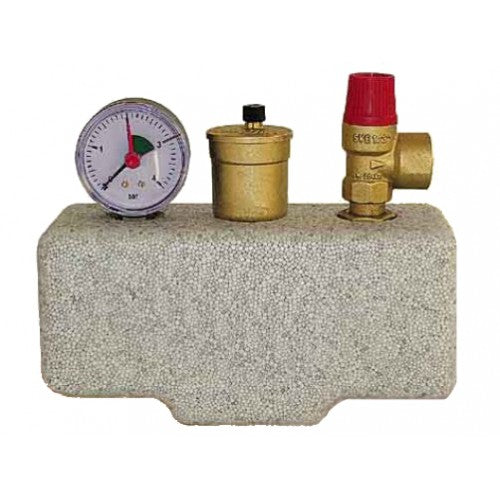

• 1x Kessel Sicherheitsgruppe

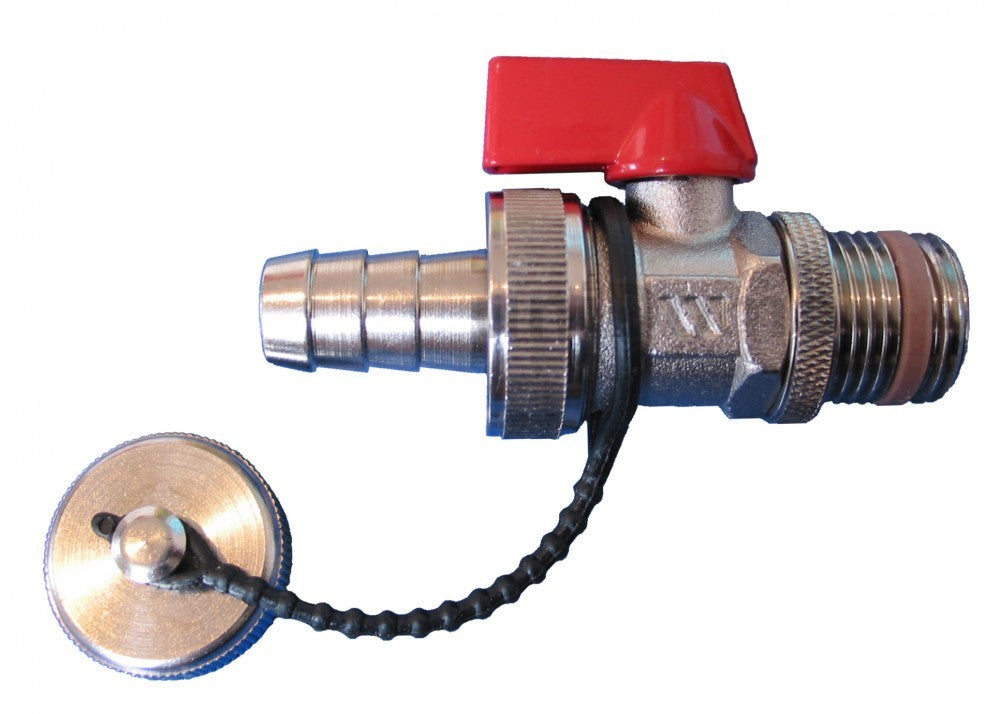

• 1x KFE Kugelhanh PN 16, 1/2'

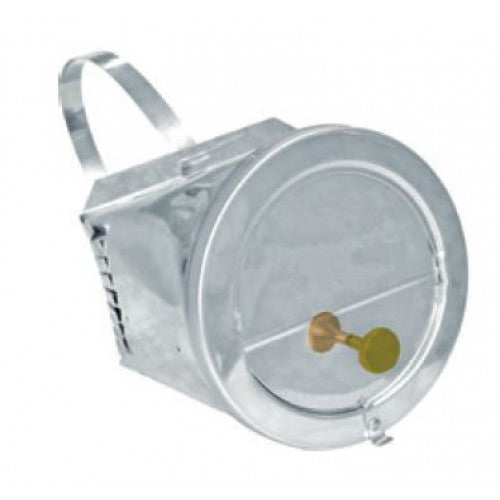

• 1x Zugbegrenzer
